Een correct STEP-bestand (.STEP of .STP) versnelt de offerte, voorkomt fouten in productie en haalt het maximale uit ons geautomatiseerde proces. Toch blijkt in de praktijk: veel 3D-bestanden zijn onvolledig, verkeerd opgebouwd of lastig te verwerken.
Bij 247 Lasersnijden verwerken wij wekelijks honderden STEP-bestanden. Op basis van die ervaring geven we u hieronder een praktische en technische checklist: wat moet er wél, en wat juist níét, in een STEP-bestand staan voor plaat- of buislasersnijden?

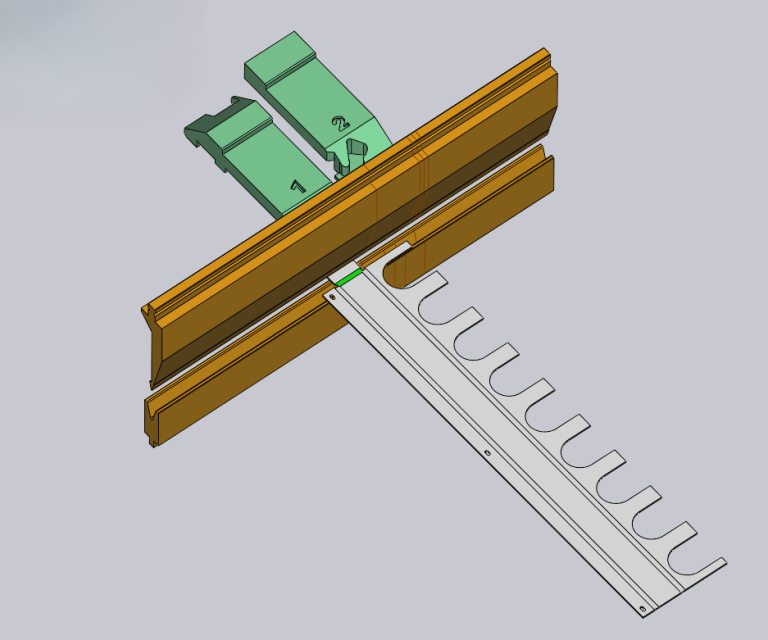

Wat is een STEP-bestand?
Een STEP-bestand is een neutraal 3D-bestandsformaat en dé industriestandaard voor het uitwisselen van CAD-modellen tussen verschillende tekenpakketten. Het formaat is opgebouwd uit wiskundige curven (NURBS) en biedt daardoor een hoge geometrische nauwkeurigheid. Dankzij deze structuur kunnen wij uw ontwerp snel en foutloos vertalen naar een snij- of buigprogramma, zonder verlies van vorm of toleranties.
STEP-bestanden worden onder andere toegepast voor:
- Plaatsnijden en kanten
- Buislasersnijden
- CNC-bewerkingen zoals frezen of verspanen
Voor eenvoudig vlak plaatwerk zonder zetwerk kan een DXF-bestand soms voldoende zijn. Voor buislasersnijden en complexere onderdelen adviseren wij altijd een correct opgebouwd STEP-bestand.
Wat doen wij bij 247 Lasersnijden met uw STEP-bestand?
Via ons online portaal uploadt u eenvoudig uw STEP-bestand. Op basis daarvan:
- Genereren wij een snijprogramma op materiaal en plaatdikte
- Bepalen wij de optimale snijstrategie en nesting
- Leiden wij indien nodig een DXF-bestand af voor eenvoudige vlakke delen
Laat u uw onderdelen ook zetten? Dan gelden aanvullende eisen voor zetwerk, zoals binnenradius en zichtzijde.
Checklist: zo levert u uw STEP-bestand correct aan
1. Lever één bestand per onderdeel aan
Voor productie geldt één vaste regel: één onderdeel = één bestand.
Lever geen assemblages, samengestelde modules, exploded views of setjes met meerdere onderdelen aan. Deze bevatten vaak bevestigingsmiddelen of niet-te-snijden onderdelen en veroorzaken interpretatiefouten, vervuiling in ons systeem en vertraging in calculatie of productie.
Tip voor engineers: werkt u intern met een samenstelling voor passingcontrole? Exporteer dan voor productie altijd elk onderdeel afzonderlijk als STEP- of DXF-bestand
2. Exporteer op schaal 1:1 in millimeters
Veel CAD-systemen exporteren standaard in inches. Bestanden die niet in millimeters staan, leiden vrijwel altijd tot afwijkingen in calculatie of productie. Controleer daarom altijd of uw bestand in millimeters is geëxporteerd.
3. Zorg dat het model technisch correct is opgebouwd
Uw STEP-bestand moet voldoen aan de volgende technische eisen:
- Volledig gesloten 3D-solid
- Geen open vlakken of mesh-structuren
- Geen vrije of foutieve vlakken
- Geen dubbele of overlappende contouren
- Eén uniforme materiaaldikte
Voor optimale compatibiliteit adviseren wij export volgens STEP AP214 of AP242.
4. Verwijder alle niet-relevante geometrie
Een veelvoorkomende fout is dat een model méér bevat dan alleen het eindproduct.
Verwijder vóór export:
- Schetsen (sketches)
- Referentievlakken en assen
- Hulplijnen of verborgen features
- Teksten of bematingen in het 3D-model zelf
- Gravures of logo’s in 3D
Alles wat zichtbaar is in het model kan door onze software worden geïnterpreteerd als snijlijn. Uw STEP-bestand moet uitsluitend de contouren bevatten die daadwerkelijk gesneden moeten worden.
Wilt u logo’s, gravures of referenties toevoegen? Stuur uw aanvraag dan per mail naar verkoop@247lasersnijden.nl. Wij kunnen dit handmatig verwerken.
5. Lever gravures en markeringen correct aan
Wilt u markeringen laten meelaseren? Dan gelden specifieke regels.
In een STEP-bestand:
- Gravures 0,2 mm verdiept tekenen
- Slechts aan één zijde
- Gravures aan beide zijdes zijn niet mogelijk, want wij kunnen niet aan beide zijdes snijden of graveren.
In een DXF-bestand:
- Gravures in geel aangeven
- Gravurelijnen mogen geen snijlijnen kruisen
Wanneer dit niet correct wordt aangeleverd, kunnen gravures niet automatisch worden verwerkt.
6. Houd rekening met traanplaat
Bij traanplaat is materiaaloriëntatie bepalend voor het eindresultaat.
Levert u een STEP-bestand aan? Geef dan duidelijk aan wat de traanzijde is, bijvoorbeeld via een PDF-werktekening of visuele markering in het model.
Levert u een DXF-bestand aan? Dan moet altijd de gladde zijde worden getekend. Wij snijden standaard met de traan naar beneden. Wanneer dit niet correct gebeurt, wordt het onderdeel gespiegeld geproduceerd.
7. Gebruik een duidelijke bestandsnaam
Een onderschat detail is de bestandsnaam. Gebruik duidelijke, informatieve namen waarin u bij voorkeur materiaalsoort, plaatdikte en het aantal vermeldt.
Bijvoorbeeld:
- part1_steunplaat_6mm_S235_5st.step
- kokerframe_3mm_RVS304.step
Vermijd generieke namen zoals part002.STP. Dit voorkomt verwarring bij calculatie en nesting.
Ook bij buislasersnijden gelden deze eisen
Voor buis- en profielwerk is een correct gesloten 3D-model verplicht. Het model moet de juiste wanddikte bevatten en mag geen losse of open vlakken bevatten. Alleen dan kan het direct worden vertaald naar een buislaserprogramma.
Goed aangeleverd = sneller geproduceerd
Voldoet uw bestand aan bovenstaande checklist? Dan kan het direct worden verwerkt in onze geautomatiseerde productieomgeving.
Dat betekent voor u:
- Snellere offerte
- Minder correctierondes
- Kortere doorlooptijd
- Lagere foutmarge
Twijfelt u over uw bestand? Onze engineers controleren het graag vooraf. Neem daarvoor contact met ons op.
